非标设备常用-GL-8的安装于接线

注：1) 型号中的“I”是指不同频率型。

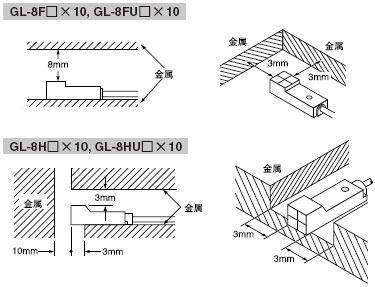

注：2) 两台以上传感器可贴近安装。当安装3

台以上传感器时，以相等间距排列安

装，尺寸A的最小值必须如下所示：

GL-8F□×10，GL-8FU□×10：6mm

GL-8H□×10，GL-8HU□×10：8.5mm

· 检测距离是指使用标准检测物体(铁板15×15×t1mm)时的检测距离。当使用非铁金属时，检测距离通过乘以如右图所示的修正系数而得。另外， 如果检测物体比标准检测物体小( 铁板15×15×t1mm)或经过电镀，检测距离也会改变。

修正系数

型 号 所有型号

铁板 1

不锈钢 (SUS304) 约0.80

黄铜 约0.54

铝 约0.52

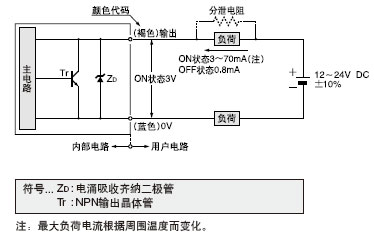

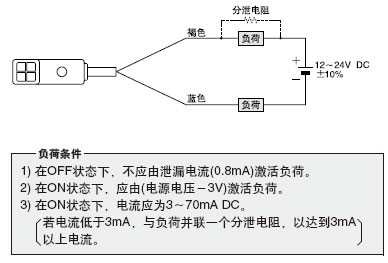

第一种：

昊顺自动化两线的接法。（两线的如接PLC可能会出现检测错误，因为两线制的会有漏电流来维持LED）

 第二种：

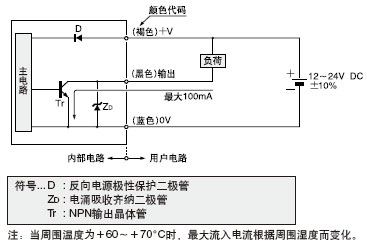

三线制的接法。

说明：如需接PLC尽量选择三线制的。www.haoshunjx.com
