精密振动盘传送带电机的选型和计算方法
2014-05-05 18:19:58 点击:
精密振动盘传送带电机的选型和计算方法

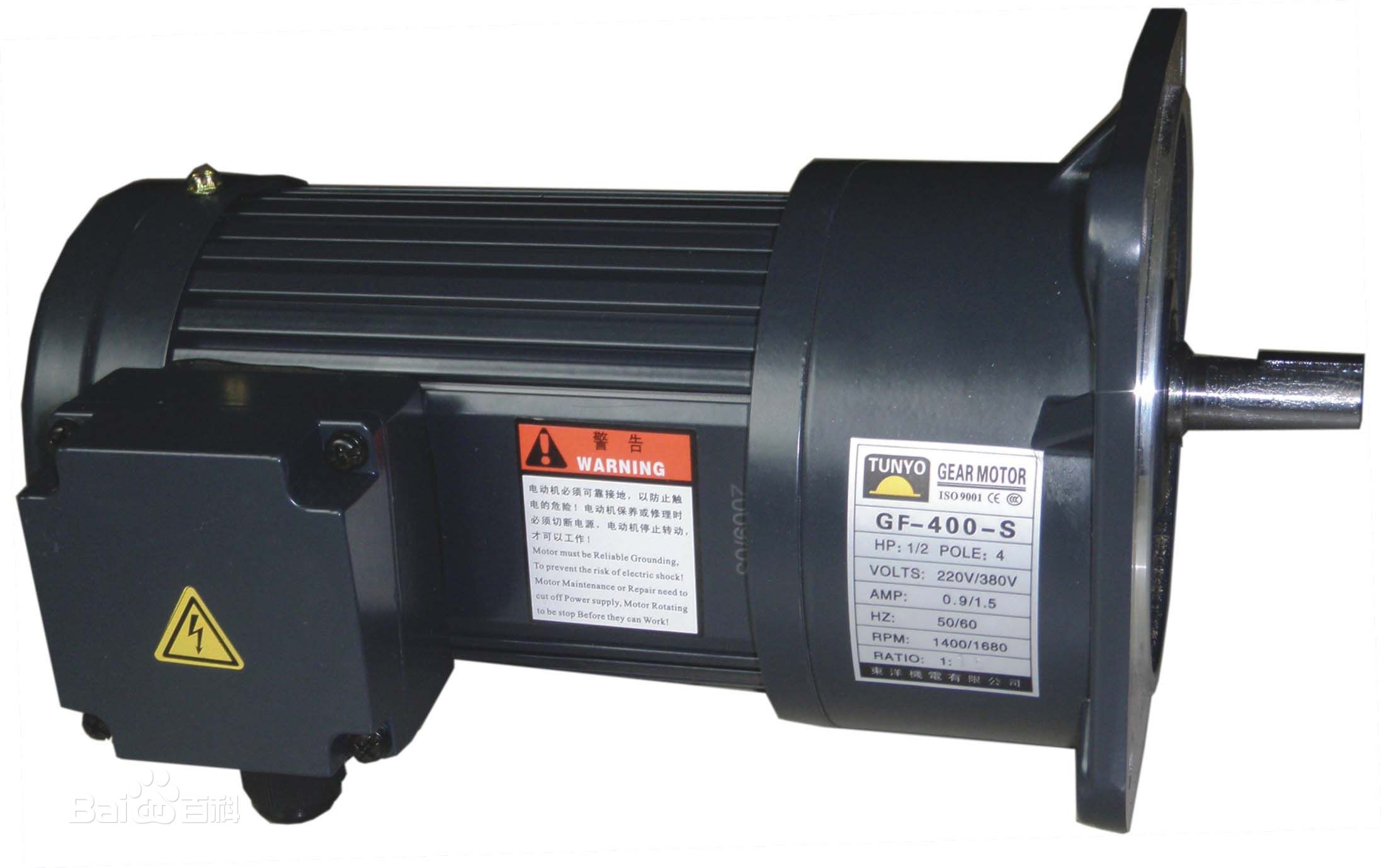

精密振动盘减速机的选用:
1、先选速比:先确定负载所需转速(也就是减速机出力轴的输出转速),在用伺服电机的 输出转速/减速机轴输出转速=减速比
2 、功率或者马力选择,75W(1/10HP)~3700W(5HP)。
3、减速机选型:得到以上减速比后,伺服电机的额定输出扭矩X减速比<减速机额定输出扭矩,再更具这个输出扭矩选型,这样可以100%保证在任何情况下减速机都不会崩齿。
4、安装型式:卧式与立式,是单相还是三相、电压。
电机与减速机选用方法
用扭矩计算功率的公式
功率(w) = 扭矩(nm) * 角速度
角速度= 2Pi*转/秒
看到A4L的2.0T,计算了一下:
最大扭矩(N·m): 320
最大扭矩转速(rpm): 1500-3900
那么3900的时候的功率 = 320nm * 2 * 3.14 * 3900/60s=130624w = 130kW
