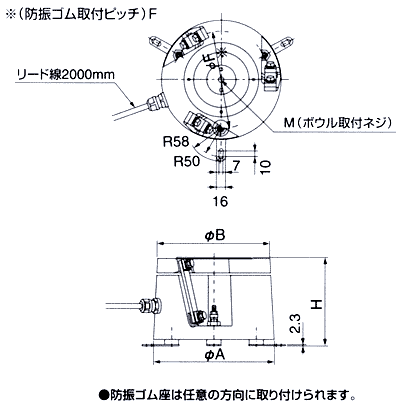

EA-15/20

単位:mm

尺寸图

単位:mm

形式 H φA φB M φF
EA-15 130~133~136 160 150 M8 130
EA-20 152~155~158 210 200 M10 170

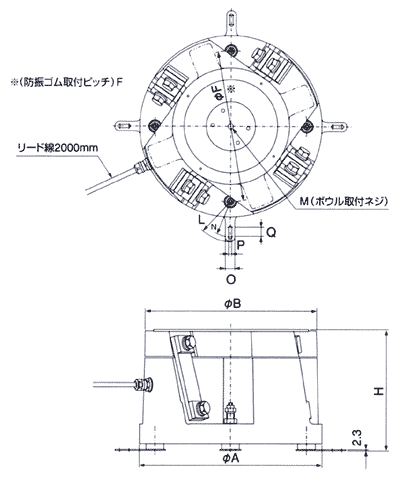

EA-25/30/45

単位:mm

尺寸图

単位:mm

形式 H φA φB M φF L N O P Q
EA-25 187~190~193 260 250 M12 216 58 50 16 7 10
EA-30 215~220~225 310 300 M12 252 85 75 20 7 20
EA-38 255~260~265 390 375 M16 324 85 75 20 7 20
EA-45 275~280~285 460 450 M16 390 85 75 20 7 20


 样式

形 式 EA-15 EA-20 EA-25 EA-30 EA-38 EA-45
駆動部外形寸法(mm) 160 210 260 310 390 460
駆動部高さ(mm) 130 155 190 220 260 280
駆動部質量(kg) 8.5 17 30 48 80 115
定格電圧(V) 200(注1)
定格電流(A) 0.4 0.8 1.5 2.0 2.5 3.0
振動数(Hz) 100~180
未加工ボウル径(mm)
(円筒)
150 200 250 300 375 450
最大ボウル径(mm)
(円筒)
250 320 400 500 600 700
最大振幅(mm)
(標準円筒ボウル外周)
0.6 0.8
最大積載質量(kg)
(ワーク+ボウルの質量)
2.3 4 8 12.5 17 26
電源ケーブル(mm2) 0.5 0.75 0.75 0.75 1.25 1.25
適用
コントローラ
AC
200V用
シングル C8-1VF C8-3VF
ツイン C9-3VFT-2
AC
100V用
シングル C8-1VF+C8-TR C8-3VFT-2
ツイン C9-3VFT-1
(注1)100Vの電源の場合はオプションのC8-TRを追加して下さい。
